FTTH光接收機

網管型單輸出FTTH光接收機返回

類型 :有線電視設備
功能 :光學接收
認證 :ISO, RoHS
條件 :最新
材料 :PC+ABS
顏色 :灰白色+黑色

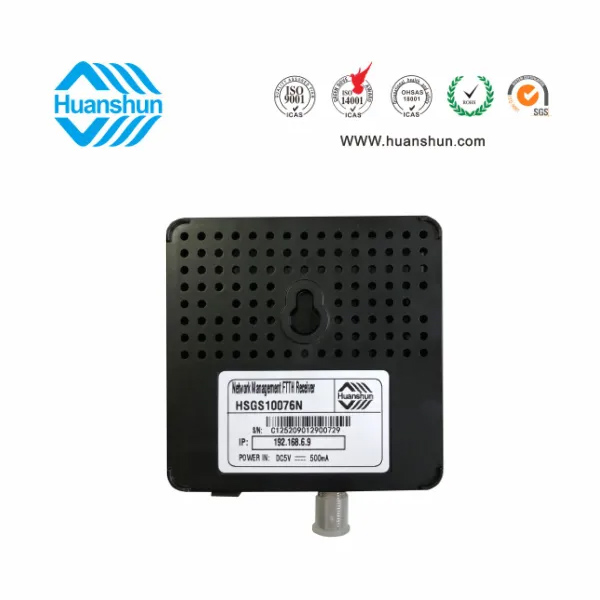

型號:HSGS10076/DN
運輸包裝:珍珠棉+紙箱
起源 :中國,寧波
商標 :環順
規格 :82(L)x82(W)x25(H)mm
海關編碼 :8517622990



聯系我們 常見問題

描述

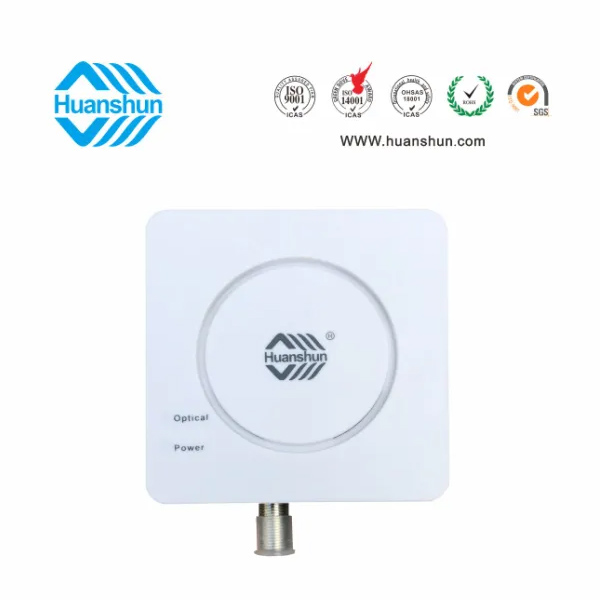

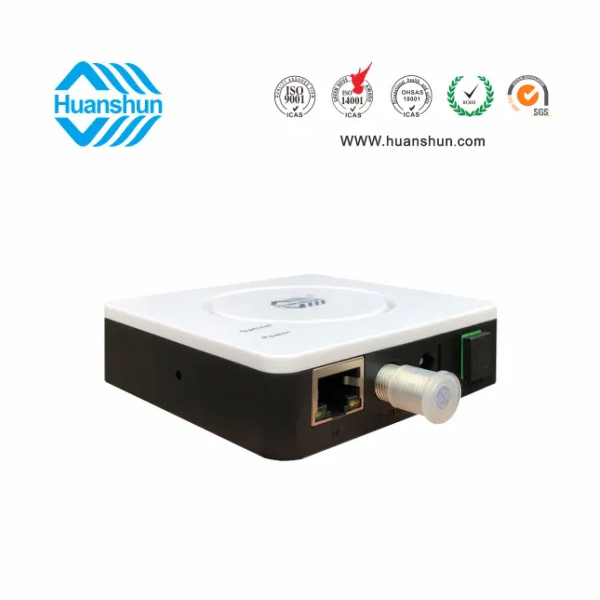

環順的HSGS10076DN光接收機是專為CATV網絡的FTTH應用而設計的入戶型光接收機。具有結構小巧緊湊、式樣美觀、應用方便等特點,在高達1000Mhz的帶寬下能夠提供穩定的輸出電平和優異的性能指標,具有極寬的光功率工作范圍。

本機選用超低光功率接收技術,全砷化鎵放大,光控AGC功能,光接收功率在-12~-2dBm時RF82dBuv穩定輸出。網管部分采用HTTP協議,可以在任何互聯網協議上互通,或其他網絡上如TCP/IP協議上實現網管,是目前物聯網、抄表系統最廣泛的應用。網管型功能配合環順公司的HFC網絡設備管理系統應用軟件可以對本設備進行實時的在線狀態、輸入光功率、RF輸出電平、RF輸出開或關等監測與控制。

█ 超低-18dBm光功率接收MER>28dB,1000MHz工作帶寬;

█ 穩定可靠AGC控制功能,-12~-2dBm/RF 82dBuv恒定輸出;

█ 完善的浪涌抑制電路,改善抗雷擊和預防浪涌沖擊的能力;

█ 電源、光功率工作狀態LED顯示;

█ 超低功耗設計,整機功耗小于1W;

█ 可選FTTP/TCP/IP網絡管理,可實現遠程網管監測和控制;

█ 整機性能通過電磁兼容和安全性能檢測。

技術規格:

項目

單位

參數

輸入波長

(nm)

1310,1490,1550(定制1270/1577nm)

輸出波長

(nm)

1310,1490 (定制1270/1577nm)

工作波長

(nm)

1540~1565

相互隔離度

(dB)

≥40(1310/1490nm and 1550nm )

響應靈敏度

(A/W)

≥0.9

光接收功率

(dBm)

+2~-18

光反射回波損耗

(dB)

≥55

輸入光接口

/

SC/APC

輸出光接口

/

SC/UPC(可定制SC/APC)

帶寬/不平度

MHz/dB

47-1000/≤±1

輸出電平

dBuv

1 RF

AGC: 82±1/(-2~-12dBm)

輸出電平可調范圍

dB

0~15(可定制)

反射損耗

dB

≥14(75Ω characteristic impedance)

射頻RF

/

1 路,公制(可定制2路或者英制)

CNR特性

dB

≥44/34(PAL-D 60CH,OMI3.8%,-9dBm)

CTB特性

dB

≥65/≥60/≥60(-1dBm receive)

供電/功耗

V/W

AC100~240V→DC5/3

工作/儲存溫度

-35~50/-40~75(濕度5~90%)

尺寸

mm

95×92×23

網管接口/協議

/

RJ45/HTTP


應用:

本機帶網管功能,可通過對應HTTP FTTH網管軟件與本機互聯,實現遠程網絡設備管理。網管內容有輸入光功率、RF輸出電平、輸出RF開關ON或OFF。系統查找設備,配置設備的IP地址、讀取設備的參數,同時開關射頻的輸出。

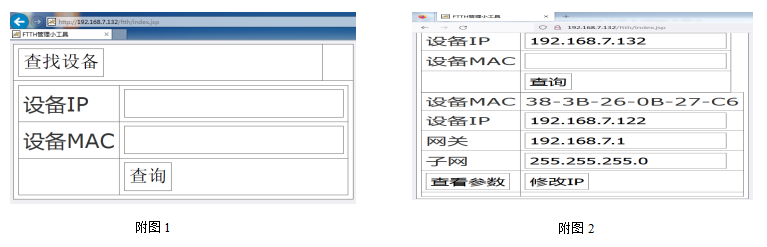

第一步:查找設備,首先在PC機上裝上FTTH網管工具,然后用網線連接設備,登錄http://192.168.7.132/ftth/index.jsp,PC機顯示工具查找界面,詳見附圖1

第二步:輸入設備IP地址:192.168.7.132,點擊“查詢”PC機顯示對應設備界面,詳見附圖2;

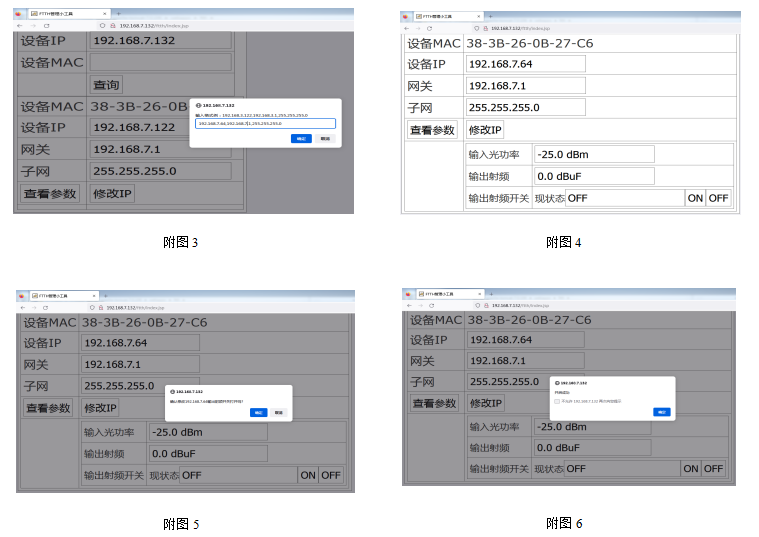

第三步:修改IP地址,按運營商規劃的IP地址修改,按頁面中“確定”保存,并在設備中進行標識,詳見附圖3;

如要驗證網管參數和開關狀態,退回到第二步,點擊“查看參數”,PC機顯示對應參數和開關狀態,詳見附圖4。按“ON”或“OFF”則顯示RF開關即時狀態,詳見附圖5和6。多個設備管理應使用HTTP FTTH網管軟件,應用說明詳見軟件說明。

訂貨信息:

產品名稱

型號

參數介紹

網管型 FTTH光接收機

HSGS10076N

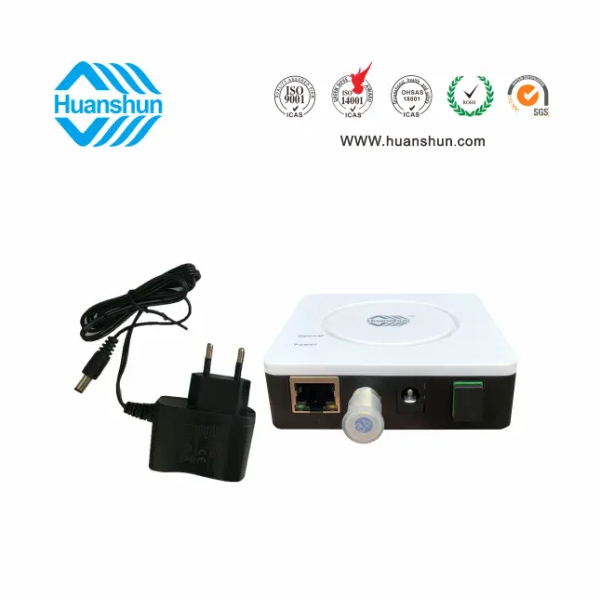

1290~1565nm接收,-2~-12dBm/RFMD 82dBuv恒定輸出,(RJ45標準網口),外置90~255V 5V 0.5A電源適配器

網管型帶濾波 FTTH 光接收機

HSGS10076DN

1540~1650nm接收,-2~-12dBm/RFMD 82dBuv恒定輸出,(RJ45標準網口),外置90~255V 5V 0.5A電源適配器

網管型帶WDM FTTH 光接收機

HSGS10076WN

CATV:1540~1650nm+PON:1310 ~1490nm 接收,-2~-12dBm/RFMD 82dBuv恒定輸出;PON 口:1310 ~1490nm , 插入損耗:≤0.8dB。(RJ45標準網口),外置90~255V 5V 0.5A電源適配器

HSGS10076WNX

CATV:1545~1565nm+PON:1270/1310 /1490/1577nm 接收,其它同上
