| 類型 : | CATV（有線電視）設備 |
| 功能 : | 光學接收 |
| 認證 : | ISO， RoHS |
| 條件 : | 新增功能 |
| 材料 : | Abs |
| 顏色 : | 白色 |
| 型號: | HSGS10060W |
| 運輸包裝: | 珍珠棉+ 紙箱 |
| 起源 : | 寧波， 中國 |
| 商標 : | 環順 |
| 規格 : | 60(L)x60(W)x20(H)mm |
| 海關編碼 : | 8517622990 |

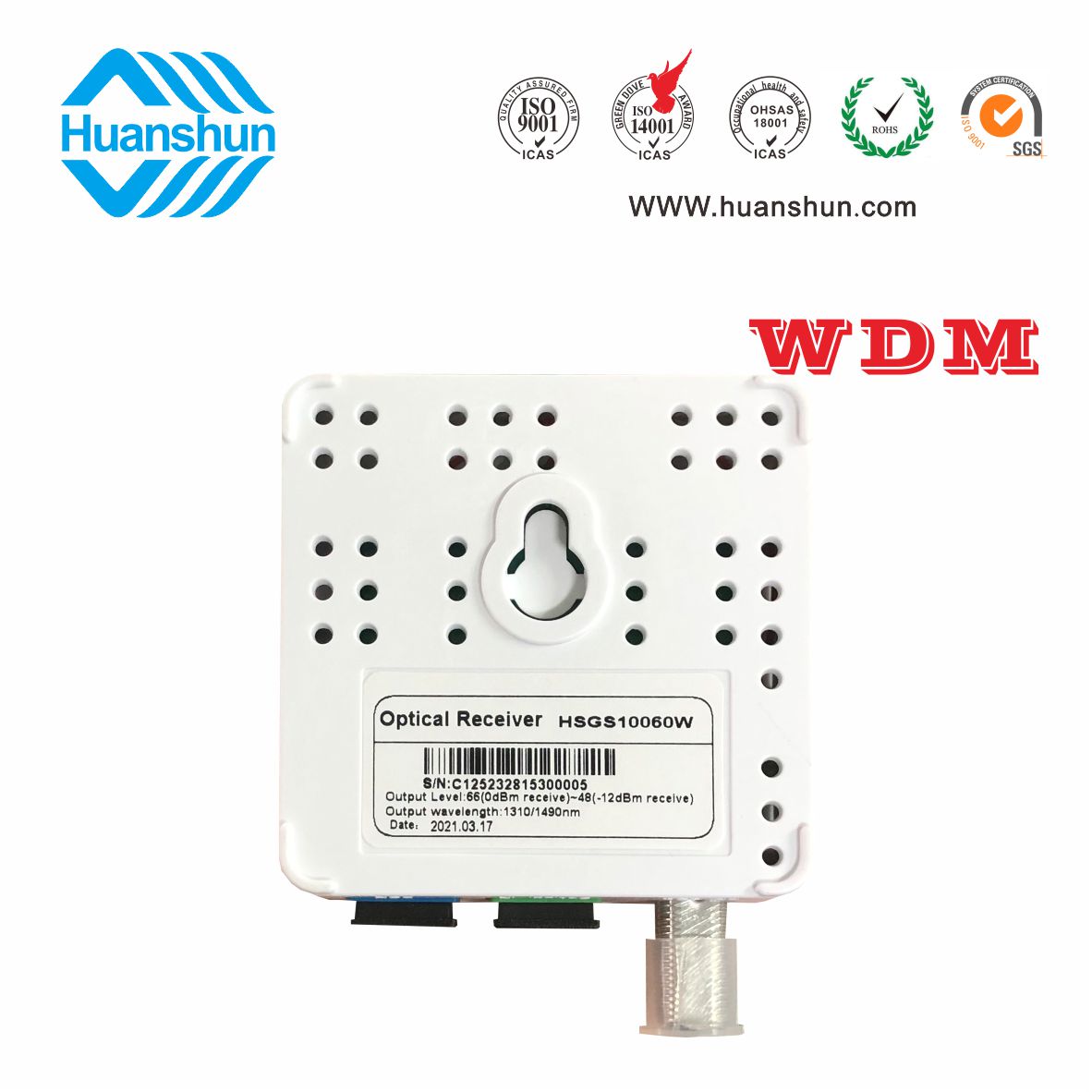

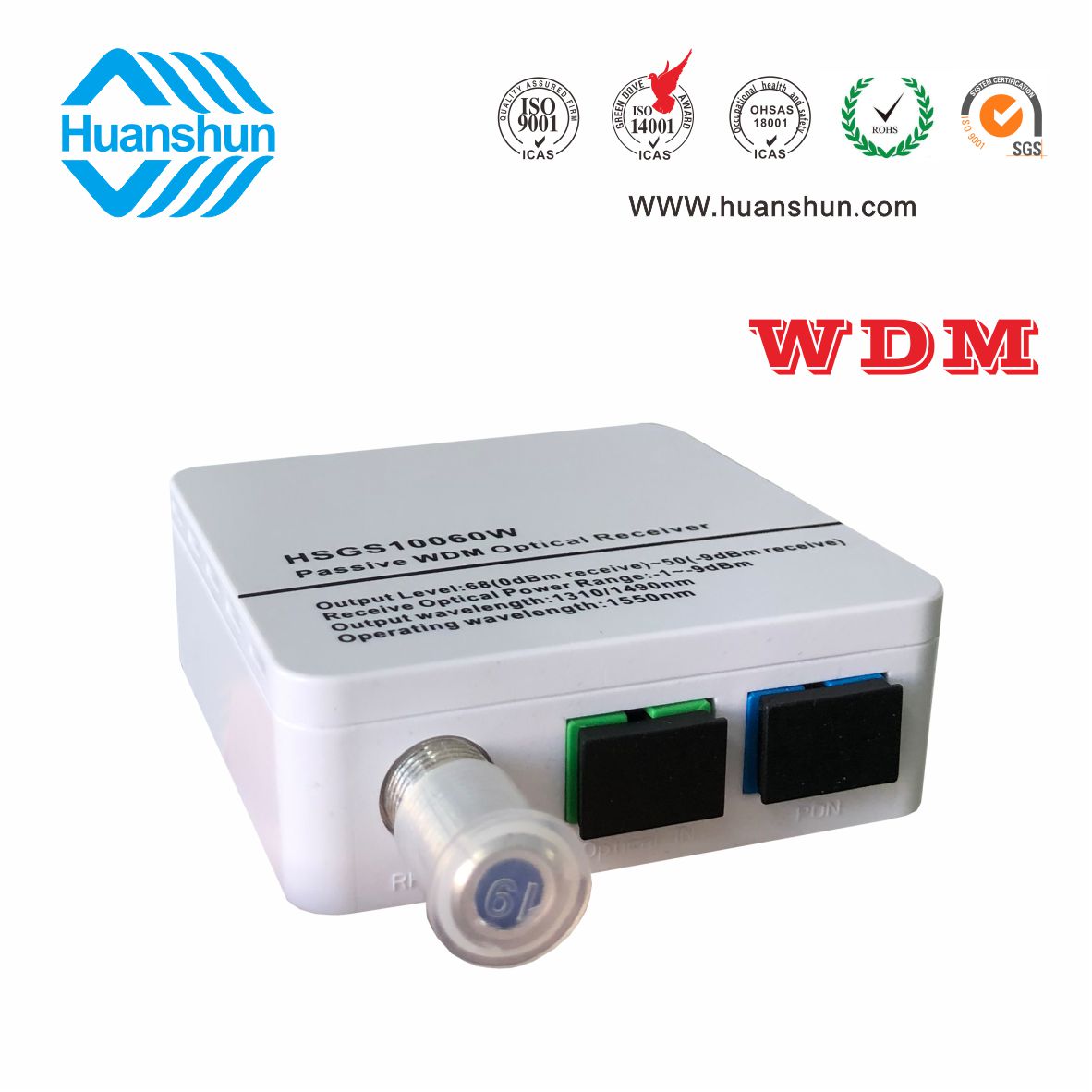

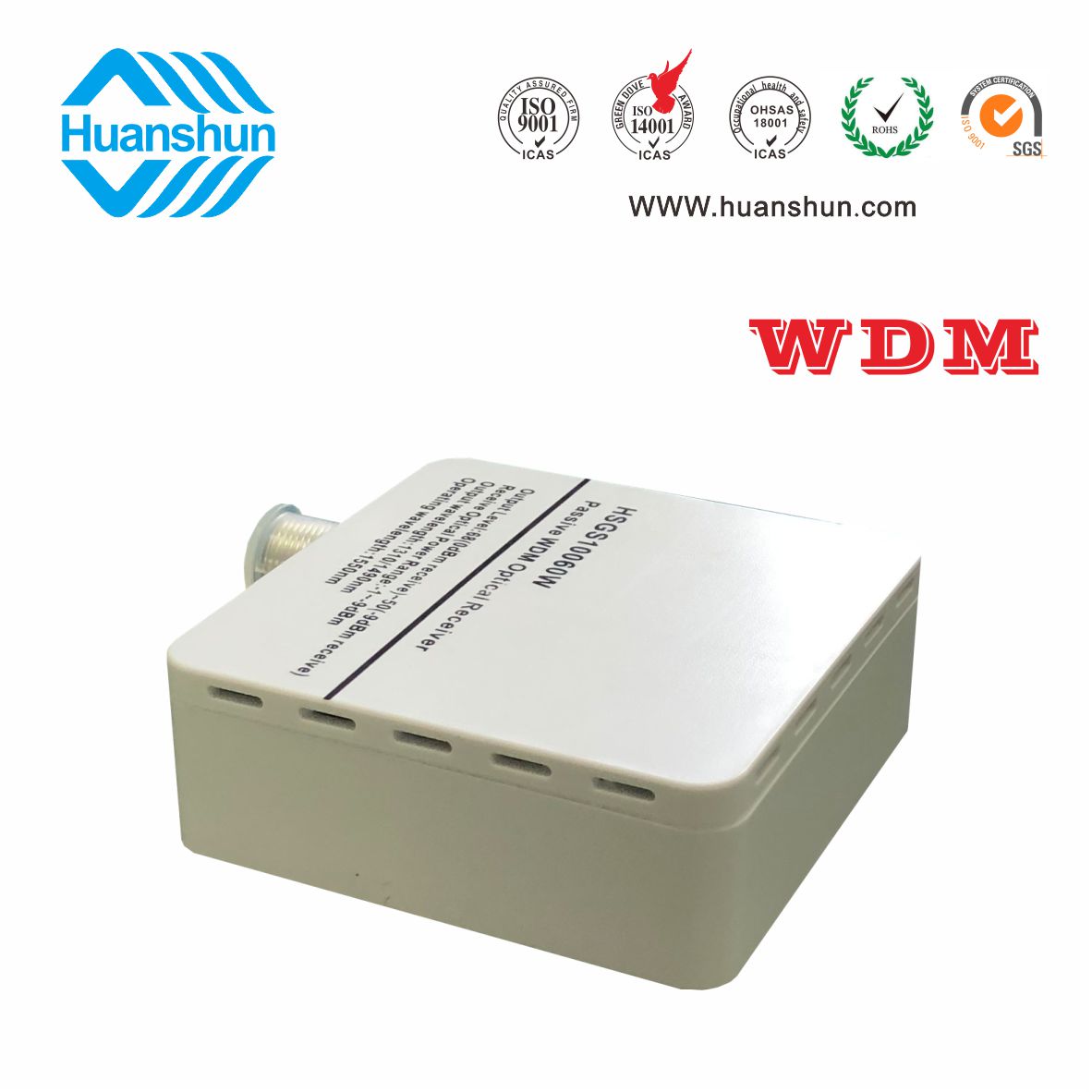

HSGS10060W/X是針對有線電視行業的特殊需求而開發的一款新穎實用的產品。它迎合被動終端接收設備的全光網絡傳輸光纖到家庭纖維和三波,并成功實現有線模擬/數字電視信號接收和數字光通信網絡數據轉換,即插即用很方便使用,無需外部電源安全性和節能。這臺機器使用了高靈敏度與WDM光電管,當收到在9 dbm轉換50 dbuv電纜模擬(數字級別42 dbuv)水平,沒有電源,功耗,節約和靈活,適合一個纖維三波光傳輸系統應用程序,不僅可以接收有線電視光傳輸信號,同時在其傳輸信號和E /GPON ONU/XPON連接。
█ 采用WDM光電轉換器，平均無故障工作時間超過150,000小時;
█ RF輸出接口可選擇F型公制或英制;
█ 1550nm段低光功率接收，PON端口低損耗連接;
█ 無外接電源，即插即用，零功耗，安全節能。
項 目 | 單位 | HSGS10060W | HSGS10060WX | |
光 | 波長范圍 | nm | CATV：1540-1565，PON：1310/1490 | CATV：1540-1565，PON：1527/1310/1490/1577 |
光接收波長范圍 | nm | 1540/1650 | 1540/1565 | |
隔離度 | dB | ≥30(1490/1550nm) | ||
插入損耗 | dB | ≤ 0.8 (IN ≤ PON 或 CATV) | ||
響應度 | A/W | ≥0.85 | ||
接收光功率范圍 | dBm | +2～-12(建議 -1~-6） | ||
光反射損耗 | dB | ≥45 | ||
適配器接口 | / | SC/APC 或 SC/UPC(建議 SC/APC） | ||
射頻特性 | 帶寬/不平度 | MHz/dB | 47~1000/≤±1.5 | |
輸出電平 | dBuv | 65 (0 dbm接收)-47 (9 dbm接收) | ||
射頻輸出接口 | / | BS F-型 | ||
CNR/MER | dB | ≥44/34(0dBm, PAL59CH,OMI3.8%)， ≥38/29(-6dBm) | ||
CTB/CSO/HUM | dB | ≥70/≥66/≥60( -3dBm/60dBuv） | ||
工作/儲存溫度 | ℃ | -30～55/-40～75 | ||
工作濕度/溫度 | % | 5～90（不冷凝） | ||
尺寸 | mm | 60×60×20 | ||
產品名稱 | 產品型號 | 技術參數 |
E/GPON無源光接收機 | HSGS10060W | 接收范圍 +2～-12(建議 -1~-6） |
XGPON無源光接收機 | HSGS10060WX | 接收范圍 +2～-12(建議 -1~-6） |
